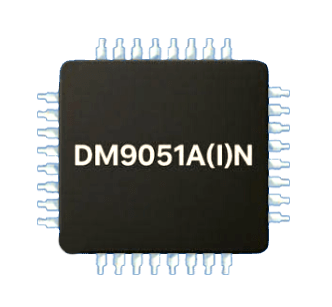

DM9051AN / DM9051AIN Single-Chip Fast Ethernet NIC Controller
Der Davicom DM9051AN / DM9051AIN ist ein hochintegrierter Single-Chip Fast Ethernet NIC Controller für die zuverlässige 10/100-Mbit/s-Netzwerkanbindung von Embedded- und Industriesystemen. Durch die Integration zentraler Ethernet-Funktionen in einem kompakten Baustein lässt sich der externe Komponentenbedarf reduzieren und die Implementierung kabelgebundener Netzwerkschnittstellen vereinfachen.
Der Controller eignet sich insbesondere für Anwendungen, bei denen eine stabile, energieeffiziente und langfristig verfügbare Ethernet-Anbindung gefordert ist. Typische Einsatzbereiche sind industrielle Steuerungen, Embedded-PCs, Kommunikations-Gateways, Automatisierungssysteme sowie vernetzte Geräte in Industrie- und IoT-Infrastrukturen.
DM9051AN / DM9051AIN – Technische Merkmale und Systemvorteile
- Slave-SPI-Schnittstelle mit Taktraten bis 50 MHz für Anwendungen mit hohem Datendurchsatz
- Unterstützt SPI Clock Mode 0 und 3
- 10BASE-T, 100BASE-TX sowie 100-MBit-Fiber-Interface
- HP-Auto-MDIX-Crossover-Funktion in 10BASE-T und 100BASE-TX
- IEEE 802.3az Energy Efficient Ethernet (EEE)
- Schnittstelle für EEPROM zur Konfiguration der Chip-Einstellungen
- Back-Pressure-Flusskontrolle im Half-Duplex-Betrieb
- IEEE 802.3x Flusskontrolle im Full-Duplex-Betrieb
- Wake-up-Frame-, Link-Status-Änderungs- und Magic-Packet-Ereignisse für Wake-on-LAN (WOL)
- IPv4-/TCP-/UDP-Checksum-Generierung und -Prüfung
- Konfigurierbare TX-/RX-Puffer innerhalb von 16-KByte-Speicher
- Integrierter 3,3-V-zu-1,8-V-Low-Noise-Spannungsregler für Core und Analogblöcke
- Class-B-EMI-konform, HBM-ESD-Rating 8 kV
- Industrietemperaturbereich -40 °C bis +85 °C (DM9051AIN)
- 3,3-V-I/O mit 5-V-Toleranz
- 32-Pin-QFN-Gehäuse
DM9051AN / DM9051AIN Anwendungen:
- Smart Metering
- Security & Motion Control
- Gebäudeautomation (Building Automation)
- VoIP
- Sensor- und Steuerungsanwendungen im Bereich Industrie 4.0
Embedded Ethernet für industrielle Kommunikationslösungen

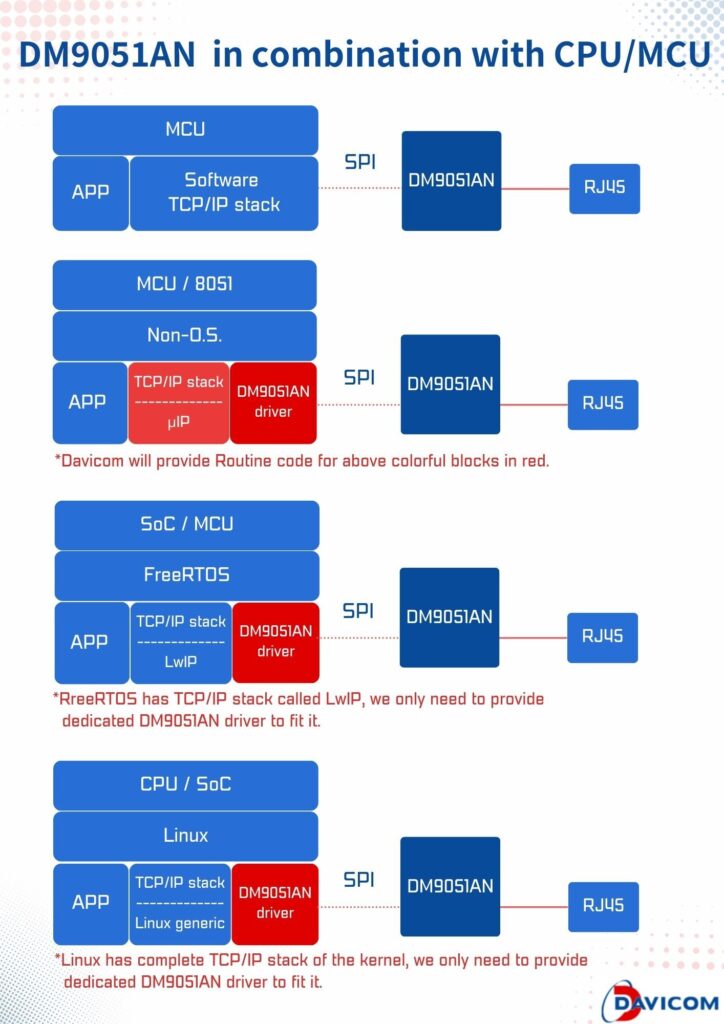

Die Slave-SPI-Schnittstelle unterstützt die Taktmodi 0 und 3 und ist damit kompatibel zu den gängigen Master-SPI-Schnittstellen industrieller MCUs und Prozessoren.
Das code-effiziente SPI-Burst-Befehlsformat minimiert den Zugriffs-Overhead auf interne Register und Paketdaten im Speicher – ein Vorteil für ressourcenschonende Embedded-Designs.
