MAC+PHY Controller
Die 1-Port Ethernet Controller unterstützen SPI, 8/16/32 Bit paralleles Interface und PCI. Sie integrieren Fast Ethernet MAC, PHY und 4k DWord SRAM in einem stromsparenden und leistungsfähigen Prozess mit integriertem 3,3V Spannungswandler und 5V toleranten IOs. Alle Controller sind vollständig kompatibel zu IEEE802.3 und unterstützen HP´s Auto MDI-X Funktion.
DM9000, DM9000A, DM9010 und DM9102D basieren auf einem stromsparenden analogen Fertigungsprozess.
DM9000B, DM9010B und DM9102H sind aufgrund des digitalen Signalprozesses kostengünstiger, auch im industriellen Temperaturbereich erhältlich und abwärtskompatibel zu ihren Vorgängern.

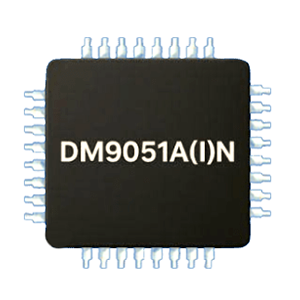

DM9051 ist ein kostengünstiger Controller mit SPI für Anwendungen, die den höheren Datendurchsatz der parallelen Schnittstelle nicht benötigen.
Alle Controller unterstützen die Erzeugung und Validierung von TCP/IP- und UDP-Prüfsummen, um die Belastung des Applikationscontrollers zu reduzieren. Durch Early-TX wird die Latenz des Gerätes minimiert.
Treiber für Windows CE, VX Works und Linux sind für eine schnelle und einfache Integration verfügbar.
DM9000, DM9000A, DM9010 und DM9102D basieren auf einem stromsparenden analogen Fertigungsprozess.
DM9000B, DM9010B und DM9102H sind aufgrund des digitalen Signalprozesses kostengünstiger, auch im industriellen Temperaturbereich erhältlich und abwärtskompatibel zu ihren Vorgängern.
DM9051 ist ein kostengünstiger Controller mit SPI für Anwendungen, die den höheren Datendurchsatz der parallelen Schnittstelle nicht benötigen.
Alle Controller unterstützen die Erzeugung und Validierung von TCP/IP- und UDP-Prüfsummen, um die Belastung des Applikationscontrollers zu reduzieren. Durch Early-TX wird die Latenz des Gerätes minimiert.
Treiber für Windows CE, VX Works und Linux sind für eine schnelle und einfache Integration verfügbar.
- * (40mA ist der geschätzte Verbrauch des Ethernet Übertragers)
Type SPI 8/16bit 32bit PCI MII/RMII copper Temp. current [max] Package Status DM9051 ja 10/100 0° - 70°C
-40° - 85°C102+40mA* QFN-32 MP seit 2013 DM9000 ja ja ja 10/100 0° - 70°C 60+40mA* LQFP-100 MP seit 2001 DM9000A ja 10/100 0° - 70°C 52+40mA* LQFP-48 MP seit 2004 DM9000B ja 10/100 0° - 70°C
-40° - 85°C130+40mA* LQFP-48 MP seit 2008 DM9010 ja ja ja 10/100 0° - 70°C 52+40mA* LQFP-100 MP seit 2004 DM9010B ja ja ja 10/100 -40° - 85°C 130+40mA* LQFP-100 MP seit 2008 DM9102D ja ja 10/100 0° - 70°C 52+40mA* LQFP-128 MP seit 2004 DM9102H ja ja 10/100 0° - 70°C
-40° - 85°C130+40mA* LQFP-128 MP seit 2009
