Die Stromsensoren von Melexis basieren auf der modernsten Anwendung der Hall Effekt Technologie, um mit einer bisher nicht erreichten Genauigkeit Strommessungen in Autos, Gebäuden und industriellen Umgebungen durchführen zu können.
Von hochintegrierten Sensoren, die in Bereichen von bis zu 50 Ampere arbeiten, über programmierbare IMC®-Hallsensoren (bis zu 1000A), bis hin zu, ebenfalls programmierbaren, konventionellen Hallsensoren mit einem ferromagnetischen Kern, um Stromstärken bis zu 2000A abzudecken, stellen die Lösungen von Melexis eine kostengünstige und effiziente Möglichkeit für fast alle Bereiche dar.
Von hochintegrierten Sensoren, die in Bereichen von bis zu 50 Ampere arbeiten, über programmierbare IMC®-Hallsensoren (bis zu 1000A), bis hin zu, ebenfalls programmierbaren, konventionellen Hallsensoren mit einem ferromagnetischen Kern, um Stromstärken bis zu 2000A abzudecken, stellen die Lösungen von Melexis eine kostengünstige und effiziente Möglichkeit für fast alle Bereiche dar.
Conventional Hall
MLX91207 High Speed Hall Sensor IC
Nicht empfohlen für neue Designs. Ähnliche Funktionalität bieten die MLX91209 , MLX91217 oder MLX91219.
Der MLX91207 ist ein vollständig vom Kunden programmierbarer monolithischer Stromsensor-IC im Standard-SO-8-Gehäuse.
MLX91219 400kHz Conventional Hall current sensor IC with dual overcurrent detection
Der MLX91219 ist ein schneller, hochpräziser konventioneller Hall-Stromsensor, der das Moduldesign mit einer dualen Überstromerkennung (OCD), einer flexiblen Versorgung 3,3V/5V und einem verbesserten SNR vereinfacht.
MLX91209 250 kHz Hall current sensor IC with enhanced thermal and lifetime stability
Der MLX91209 ist ein vollständig vom Kunden programmierbarer monolithischer Sensor-IC in einem Standard-SIP-Gehäuse.
MLX91211 40 kHz conventional Hall current sensor IC
Der MLX91211 ist ein Mittelgeschwindigkeits stromsensor der zweiten Generation, der das Magnetfeld, das durch den Stromfluss durch einen Leiter, sei es ein Kabel, eine Stromschiene oder eine Leiterbahn, erzeugt wird, berührungslos erfasst.
MLX91217 250 kHz Conventional Hall current sensor IC with improved diagnostics
Der MLX91217 ist Teil des Gen 2.5-Hochgeschwindigkeits stromsensor - IC - Portfolios, das in erster Linie auf Wechselrichter / Wandleranwendungen ausgerichtet ist.
IMC-Hall Stromsensoren (Abschirmung)
MLX91206 70 kHz Programmable IMC-Hall® current sensor IC with automotive protections
Nicht empfohlen für neue Designs. Ähnliche Funktionen bieten die Modelle MLX91208 , MLX91216 oder MLX91218.
Der MLX91206 eröffnet neue Möglichkeiten für die kontaktlose Strommessung in Anwendungen für erneuerbare Energien, Hybrid-Elektrofahrzeuge (HEV) und Elektrofahrzeuge (EV).
MLX91208 250 kHz IMC-Hall® current sensor IC with enhanced thermal and lifetime stability
Der MLX91208 ist ein vollständig vom Kunden programmierbarer monolithischer Sensor-IC im Standard-SO-8-Gehäuse. Der Sensor verfügt über die IMC-Hall®-Technologie, die dank integrierter magnetischer Konzentratoren (IMC), die auf dem Chip aufgebracht sind, zu einer sehr hohen Empfindlichkeit führt.
MLX91216 250 kHz IMC-Hall® current sensor with diagnostics
Der MLX91216 ist ein schneller, hochpräziser IMC-Hall®-Stromsensor, der in erster Linie für Wechselrichter / Wandler - Anwendungen sowie für die redundante Überwachung von Batteriemanagement systemen (BMS) gedacht ist.
MLX91218 400kHz IMC-Hall® current sensor IC with dual overcurrent detection
Der MLX91218 ist ein hochpräziser Hochgeschwindigkeits - IMC - Hall® - Stromsensor, der das Design von Modulen mit einer doppelten Überstromerkennungs - funktion, einer flexiblen Versorgung 3,3V/5V und einem verbesserten SNR vereinfacht.
Intergrate (Coreless)
MLX91220 0-50 A isolated 5 V integrated Hall current sensor
Der MLX91220 ist ein isolierter integrierter Halleffekt-Stromsensor mit 0-50 A und doppelter OCD, der mit einer 5-V-Versorgung arbeitet.
MLX91221 0-50A isolated 3.3V integrated hall current-sensor
Der MLX91221 ist ein isolierter integrierter Halleffekt-Stromsensor mit 0-50 A und doppelter OCD, der mit einer 3,3-V-Versorgung arbeitet.

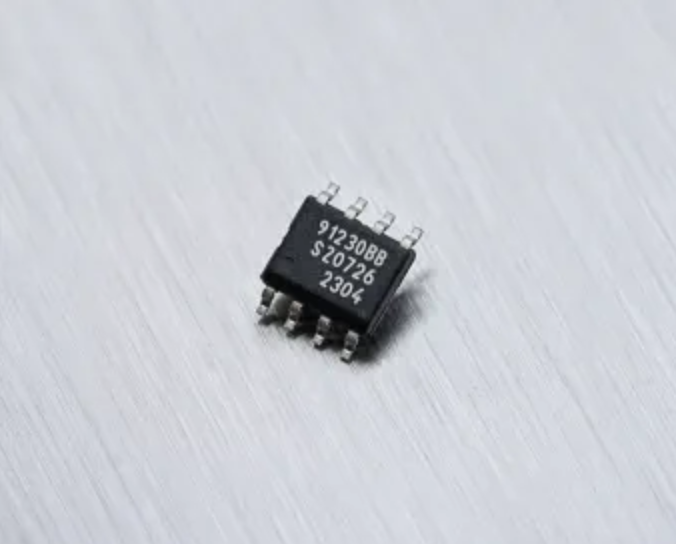

MLX91230 Intelligenter IVT-Stromsensor-IC mit 0,5 % Genauigkeit über die Temperatur
Er bietet eine integrierte IVT-Messfunktion, einen integrierten Mikrocontroller und unterstützt Sicherheitsanwendungen. Er ist ideal für EV-Batteriemanagement und Stromverteilungssysteme.
Vergleichstabelle
| Conventional Hall | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Part No. | Supply Voltage | Output | Response Time | Supply Current | Default Sensitivity | Current range | Bandwidth | Programmable | Package | Over-current detection | Temp. | ||
| V | Analog | PWM | μs | mA | mV/mT | mV/mA | A | kHz | °C | ||||
| 5 | ● | ● | 8 | 9 | 10-25 | 70 | ● | SOIC8 | -40...150°C | ||||
| 5 | ● | 3 | 12 | 7,3-50 | 250 | ● | SIP4-VA | -40...150°C | |||||
| 5 | ● | 10 | 5 | 17-100 | 40 | TO92-3L/ TSOT-3L | -40...150°C | ||||||
| 5 | ● | 3 | 10/12,5 | 9-17 | 50-5000 | 250 (prog.) | ● | SIP4-VA | -40...150°C | ||||
| 3,3/5 | ● | 3 | 15,5 | 7-15 | 200-2000 | 400 | ● | SIP4-VA | ● | -40...150°C | |||
| Integrated Hall | |||||||||||||
| Part No. | Supply Voltage | Output | Response Time | Supply Current | Default Sensitivity | Current range | Bandwidth | Programmable | Package | Over-current detection | Temp. | ||
| V | Analog | PWM | μs | mA | mV/mT | mV/mA | A | kHz | °C | ||||
| 5 | ● | ● | 8 | 7-9 | 2,2-270 | 70 | ● | SOIC8 | -40...150°C | ||||
| 5 | ● | 3 | 12 | 40-250 | 250 | ● | SOIC8 | -40...150°C | |||||
| 5 | ● | 3 | 10/12,5 | 25-100 | 200-2000 | 250 (prog.) | ● | SOIC8 | -40...150°C | ||||
| 3,3/5 | ● | 3 | 15 | 14-30 | 200-2000 | 400 | ● | SOIC8 | ● | -40...150°C | |||
| Plug&Play | |||||||||||||
| Part No. | Supply Voltage | Output | Response Time | Supply Current | Default Sensitivity | Current range | Bandwidth | Programmable | Package | Over-current detection | Temp. | ||
| V | Analog | PWM | μs | mA | mV/mT | mV/mA | A | kHz | °C | ||||
| 5 | ● | 2 | 20 | 26,67-120 | 50 | 300 | SOIC8/ SOIC16WB | ● | -40...125°C | ||||
| 3,3 | ● | 2 | 20 | 16,67-120 | 50 | 300 | SOIC8/ SOIC16WB | ● | -40...125°C | ||||
| (*) | Not Recommended for New Design | ||||||||||||
